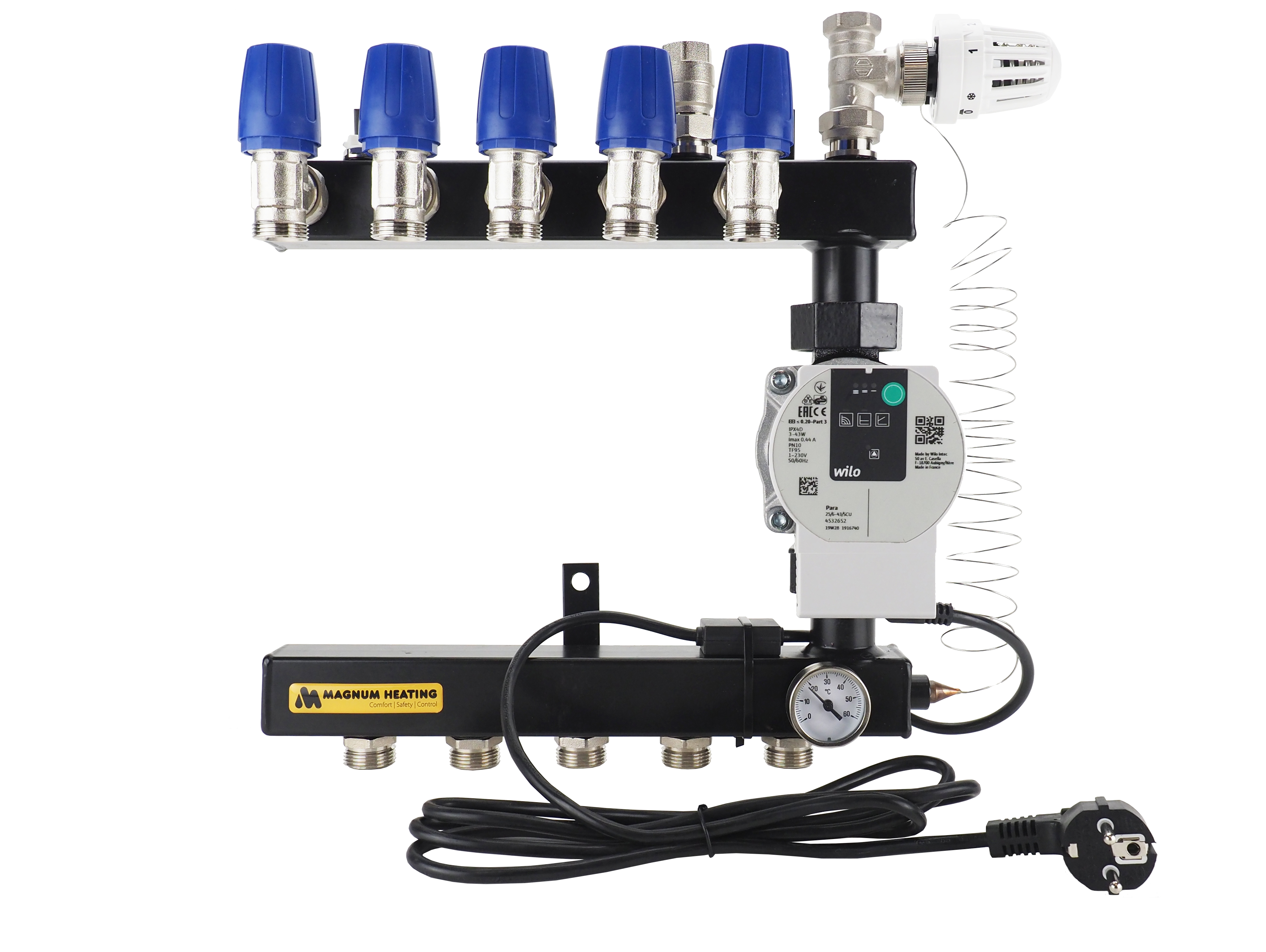

De MAGNUM Basic Staal is een eenvoudige, tevens zeer robuuste regelunit die standaard is voorzien van een energiezuinige pomp met het energielabel A. Deze pomp heeft een constante druk, zodat deze zich zelf aanpast als er groepen door een eventuele na-regeling (actuator) worden afgesloten. Dit wordt ook wel een modulerende pomp genoemd.
De verdeler is hydraulisch neutraal, dit betekent dat de pomp van deze verdeler geen invloed uitoefent op het primaire circuit.
| Art.nr. | Omschrijving | Afmetingen |
| W40001 | MAGNUM Basic Staal 1 kamer verdeler incl. A-Label Pomp | 190 x 390 x 145 mm |
| W40002 | MAGNUM Basic Staal 2 Groeps incl. A-Label Pomp | 190 x 390 x 145 mm |
| W40003 | MAGNUM Basic Staal 3 Groeps incl. A-Label Pomp | 245 x 390 x 145 mm |
| W40004 | MAGNUM Basic Staal 4 Groeps incl. A-Label Pomp | 300 x 390 x 145 mm |
| W40005 | MAGNUM Basic Staal 5 Groeps incl. A-Label Pomp | 355 x 390 x 145 mm |
| W40006 | MAGNUM Basic Staal 6 Groeps incl. A-Label Pomp | 410 x 390 x 145 mm |
| W40007 | MAGNUM Basic Staal 7 Groeps incl. A-Label Pomp | 465 x 390 x 145 mm |
| W40008 | MAGNUM Basic Staal 8 Groeps incl. A-Label Pomp | 520 x 390 x 145 mm |
| W40009 | MAGNUM Basic Staal 9 Groeps incl. A-Label Pomp | 575 x 390 x 145 mm |
| W40010 | MAGNUM Basic Staal 10 Groeps incl. A-Label Pomp | 630 x 390 x 145 mm |
Geschikte warmtebron
| CV Ketel | V |
| Warmtepomp | X |
| Solarwarmte (Met buffervat) | X |
| Pelletkachel | X |
| Blok/Stadsverwarming | X |
Specificaties
| Afsluiter op aanvoer | V |
| Thermostaat op aanvoer | V |
| Pomp | V |
| Flowmeter | X |
| Thermometer | V |
| Manometer | X |
| Ontluchter | V |
| Afsluiter op retour | V |
| RTL ventiel op retour | X |
| In regelventiel meng hoeveelheid | X |
| Keerklep tussen retour en aanvoer | X |
| Keuring | CE |
Technische details
- Het huis van deze verdeler is gegalvaniseerd en geëpoxeerd in zwart RAL 9011
- Uitgevoerd met een thermostaatknop, thermometer, maximaal beveiliging en ontluchter
- Standaard voorzien van een energiezuinige A-label pomp
- Dubbel instelbare thermostatische groepsafsluiters geschikt voor MAGNUM Actuatoren
- Groepsaansluitingen geschikt voor ¾” Euroconus
- Primaire aansluiting ½” (vanaf 8 groepen ¾”)
- Verdeler is standaard voorzien van bevestigingsmateriaal
- Thermostatisch voorbereide afsluiter
- Thermostaatknop met capilair in dompelbuis
- Bi-metaal thermometer incl. dompelbuis
- Ontluchter 1/2”
- Kogelkraan 1/2” 2-delig blauw
Inhoud verpakking
- Persrapport
- Installatievoorschriften
- Garantiebewijs
- Basic Staal verdeler
Garantie
MAGNUM Basic Staal 5 jaar op body, 2 jaar op appendages.
