MAGNUM Cable
De MAGNUM Cable is speciaal ontwikkeld voor installatie in cementdekvloeren.
De onderlinge kabelafstand bepaalt het vermogen per m2. Hierdoor heeft u de vrijheid om meer vermogen (snellere reactie, hogere temperaturen) of juist minder vermogen (voor constante of lage temperaturen) te installeren. Doordat de kabel vervormbaar is, wordt de installatie eenvoudig. Deze kan door middel van aluminium tape worden bevestigd op MAGNUM Isorol en zwaluwstaartplaten of met tiewraps op betonnet. Tevens zijn er handige spacerstrips verkrijgbaar voor directe montage op de vloer.
De MAGNUM Cable is verkrijgbaar als set (17W) en als losse kabel (17W en 10W). De geavanceerde WiFi thermostaat houdt rekening met de benodigde opwarmtijd, zodat uw vloer altijd op het gewenste tijdstip de juiste temperatuur heeft. Het ontbreken van radiatoren aan de wand biedt een optimale vrijheid in de inrichting van het interieur.
Installatiemethoden
De 17 Watt kabels zijn verkrijgbaar in totaalvermogens van 300 tot 3300 Watt, voldoende voor oppervlaktes tussen 2 en 30 m2.
De 10 Watt kabels zijn verkrijgbaar in totaalvermogens van 100 tot 1900 Watt, voldoende voor oppervlaktes tussen 1 en 20 m2.
Doordat de kabel aan het eind is doorverbonden is er maar aan één zijde een voedingskabel, welke onzichtbaar bevestigd is middels de unieke verbinding. Hierdoor hoeft er geen retour naar de thermostaat gelegd te worden.
NB: MAGNUM Cable is niet geschikt voor verwerking in lichtgewicht beton.
Berekening afstand
Om de juiste 10 Watt kabelafstand te berekenen dient u het aantal m2 vrije vloeroppervlak te delen door het totale vermogen van de set. De uitkomst hiervan vermenigvuldigt u met 10 (= Watt per strekkende meter kabel). De eerste twee cijfers achter de komma geven de kabelafstand aan in centimeters.
Om de juiste 17 Watt kabelafstand te berekenen dient u het aantal m2 vrije vloeroppervlak te delen door het totale vermogen van de set. De uitkomst hiervan vermenigvuldigt u met 17 (= Watt per strekkende meter kabel). De eerste twee cijfers achter de komma geven de kabelafstand aan in centimeters.
Inhoud verpakking
- Verwarmingskabel
- Flexibele buis t.b.v. vloersensor
- Bevestigingstape
- Installatievoorschriften

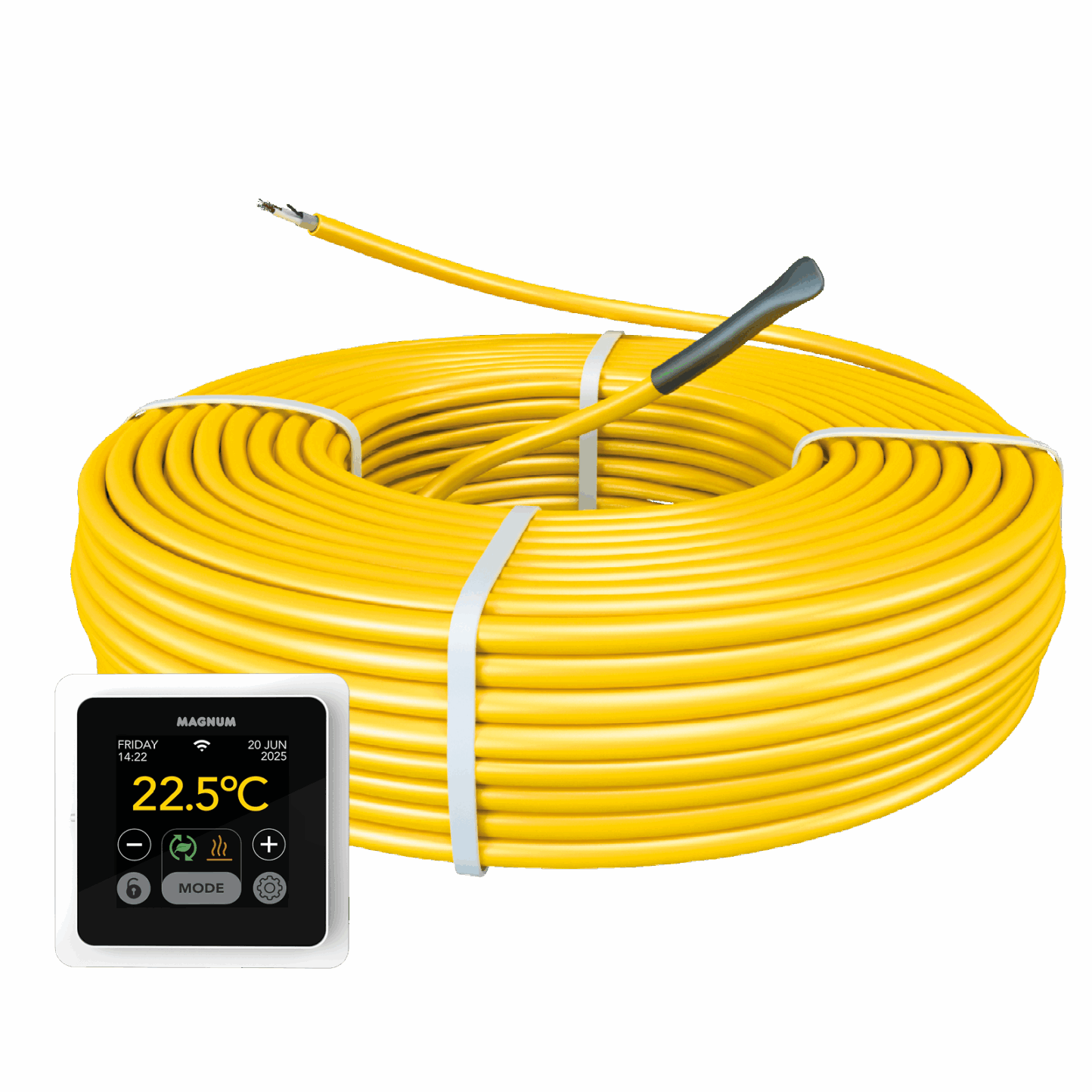

MAGNUM Cable 17 (Set) met thermostaat zwart of wit
| Art.nr. wit | Art.nr. zwart | Omschrijving | Lengte kabel | Vermogen | Ampère | Ohm |
| 100305 | 110305 | MAGNUM Cable Set | 17,6 m | 300 Watt | 1,3 | 177 |
| 100505 | 110505 | MAGNUM Cable Set | 29,4 m | 500 Watt | 2,2 | 109 |
| 100705 | 110705 | MAGNUM Cable Set | 41,2 m | 700 Watt | 3 | 76 |
| 101005 | 111005 | MAGNUM Cable Set | 58,8 m | 1000 Watt | 4,3 | 53 |
| 101255 | 111255 | MAGNUM Cable Set | 73,5 m | 1250 Watt | 5,5 | 42 |
| 101705 | 111705 | MAGNUM Cable Set | 100 m | 1700 Watt | 7,4 | 31 |
| 102105 | 112105 | MAGNUM Cable Set | 123,5 m | 2100 Watt | 9 | 25 |
| 102605 | 112605 | MAGNUM Cable Set | 152,9 m | 2600 Watt | 11,3 | 20 |
| 102905 | 112905 | MAGNUM Cable Set | 170,6 m | 2900 Watt | 12,8 | 18 |
| 103305 | 113305 | MAGNUM Cable Set | 194,1 m | 3300 Watt | 14,3 | 16 |
MAGNUM Cable 17 (Los)
| Art.nr. | Lengte kabel | Vermogen | Ampère | Ohm |
| 120300 | 17,6 m | 300 Watt | 1,3 | 177 |
| 120500 | 29,4 m | 500 Watt | 2,2 | 109 |
| 120700 | 41,2 m | 700 Watt | 3 | 76 |
| 121000 | 58,8 m | 1000 Watt | 4,3 | 53 |
| 121250 | 73,5 m | 1250 Watt | 5,5 | 42 |
| 121700 | 100 m | 1700 Watt | 7,4 | 31 |
| 122100 | 123,5 m | 2100 Watt | 9 | 25 |
| 122600 | 152,9 m | 2600 Watt | 11,3 | 20 |
| 122900 | 170,6 m | 2900 Watt | 12,8 | 18 |
| 123200 | 194,1 m | 3300 Watt | 14,3 | 16 |
MAGNUM Cable 10 (Los)
| Art.nr. | Kabellengte | Vermogen | Ampère | Ohm |
| 120107 | 10 m | 100 Watt | 0,4 | 529 |
| 120207 | 20 m | 200 Watt | 0,9 | 264 |
| 120307 | 30 m | 300 Watt | 1,3 | 176 |
| 120407 | 40 m | 400 Watt | 1,7 | 132 |
| 120507 | 50 m | 500 Watt | 2,2 | 106 |
| 120607 | 60 m | 600 Watt | 2,6 | 88 |
| 120807 | 80 m | 800 Watt | 3,5 | 66 |
| 121007 | 100 m | 1000 Watt | 4,3 | 53 |
| 121207 | 120 m | 1200 Watt | 5,2 | 44 |
| 121507 | 150 m | 1500 Watt | 6,5 | 35 |
| 121907 | 190 m | 1900 Watt | 8,3 | 28 |
| Art.nr. | Opties | Eenheid |
| 720100 | MAGNUM Stabilisatorvezels | Zakje à 150 gram |
| 720150 | MAGNUM Aluminium tape | Rol à 10 m x 5 cm |
| 720310 | MAGNUM Spacerstrips | 10 m |
| 720315 | MAGNUM Spacerstrips | 15 m |
| 720400 | MAGNUM Randstroken | Rol à 10 m x 10 cm |
| 720502 | MAGNUM IsoRol | Rol à 24 m² (20 x 1,2 m) – 3 mm dik |
Productinformatie
| Systeemtype | Elektrisch |
| Systeemhoogte | 7 mm |
| Systeembreedte | Variabel |
| Min. inst. hoogte | 30 mm |
| Installatie | Dekvloer |
| Vermogen Cable 17 Watt | 115 – 200 W/m2 |
| Vermogen Cable 10 Watt | 60 – 115 W/m2 |
| In natte ruimtes | V |
| Tegels | V |
| Hout | V |
| (PVC) Laminaat | V |
| Tapijt | V |
| Keuring | CE, VDE |
Technische details
- EMC-vrije 2-geleiderkabel
- Voedingskabel 2,5 meter drie-aderig
- Unieke blinde verbinding tussen verwarmings- en aansluitkabel
- Volledige omsluiting door aluminium aardmantel
- Chroom/Nikkel weerstandsdraad
- XLPE isolatie
- PVC beschermmantel
- 10 of 17 Watt per meter vermogen, 230 Volt
- Kabeldoorsnede: 7 mm
- Geproduceerd en gecontroleerd in overeenstemming met de IEC 800 normen
- VDE goedgekeurd en CE normering binnen Europa
Garantie
Levenslange* garantie op de elektrotechnische werking van de verwarmingskabel.
*Zie voorwaarden op: magnumheating.nl
