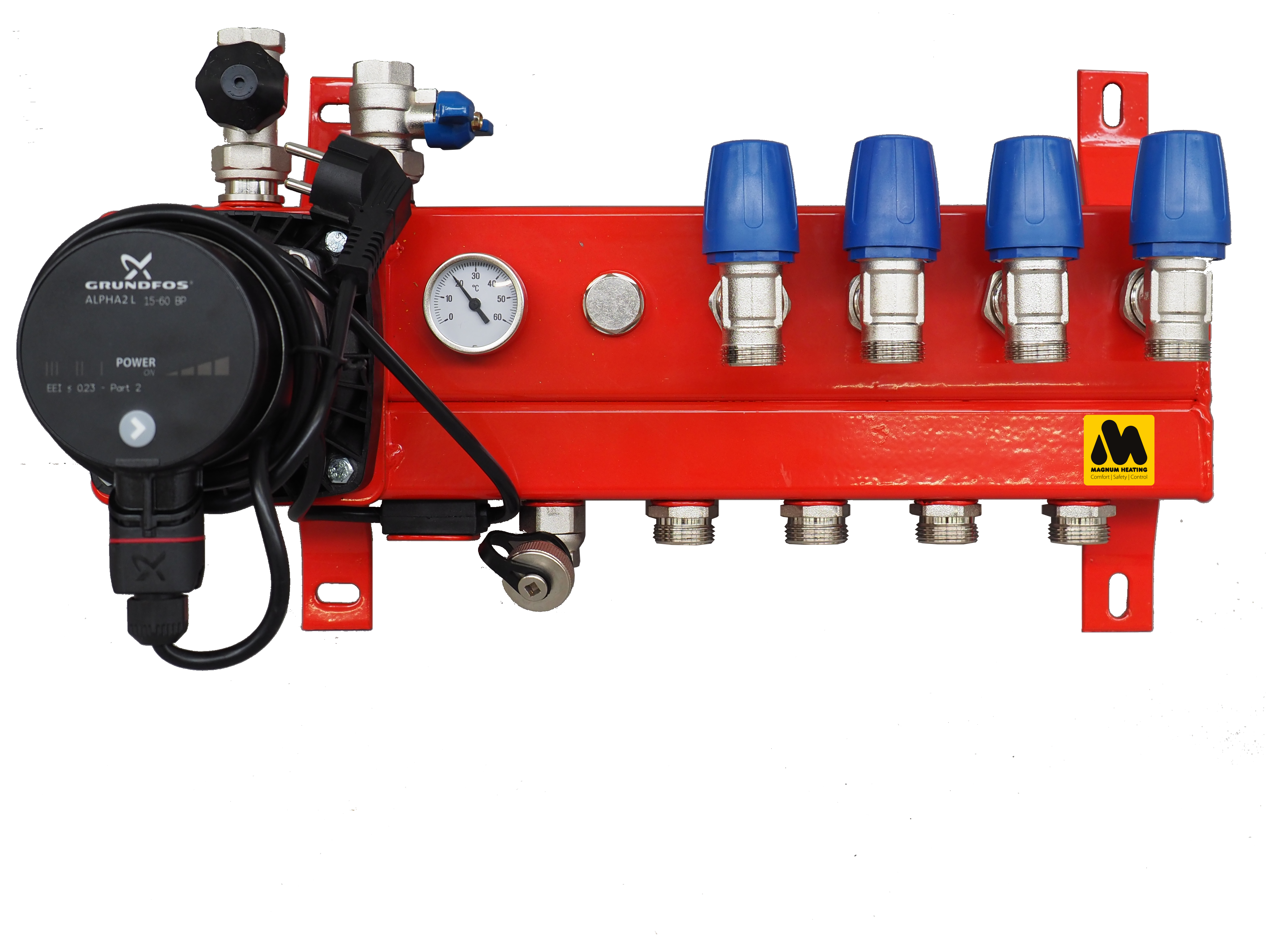

Deze MAGNUM regelunit is zeer compact en vervaardigd uit gegalvaniseerd en geëpoxeerd staal. Hierdoor kan MAGNUM 5 jaar garantie geven op de behuizing van deze verdeler. De verdeler is standaard voorzien van een A-label pomp. Standaard met een primaire bovenaansluiting. Deze pomp heeft een constante druk, zodat deze zich zelf aanpast als er groepen door een eventuele na-regeling (actuator) worden afgesloten.
De verdeler is in basis hydraulisch neutraal. Als het mengventiel dicht staat in het hydraulisch actief
| Art.nr. | Omschrijving | Afmetingen |
| W41001 | MAGNUM Front Staal 1-kamer verdeler incl. A-label pomp | 325 x 235 x 185 mm |
| W41002 | MAGNUM Front Staal 2 Groeps incl. A-label pomp | 325 x 235 x 185 mm |
| W41003 | MAGNUM Front Staal 3 Groeps incl.A-label pomp | 375 x 235 x 185 mm |
| W41004 | MAGNUM Front Staal 4 Groeps incl. A-label pomp | 425 x 235 x 185 mm |
| W41005 | MAGNUM Front Staal 5 Groeps incl. A-label pomp | 475 x 235 x 185 mm |
| W41006 | MAGNUM Front Staal 6 Groeps incl. A-label pomp | 525 x 235 x 185 mm |
| W41007 | MAGNUM Front Staal 7 Groeps incl. A-label pomp | 575 x 235 x 185 mm |
| W41008 | MAGNUM Front Staal 8 Groeps incl. A-label pomp | 625 x 235 x 185 mm |
| W41009 | MAGNUM Front Staal 9 Groeps incl. A-label pomp | 675 x 235 x 185 mm |
| W41010 | MAGNUM Front Staal 10 Groeps incl. A-label pomp | 725 x 235 x 185 mm |
| W41011 | MAGNUM Front Staal 11 Groeps incl. A-label pomp | 775 x 235 x 185 mm |
| W41012 | MAGNUM Front Staal 12 Groeps incl. A-label pomp | 825 x 235 x 185 mm |
| W41013 | MAGNUM Front Staal 13 Groeps incl. A-label pomp | 875 x 235 x 185 mm |
| W41014 | MAGNUM Front Staal 14 Groeps incl. A-label pomp | 925 x 235 x 185 mm |
| W41015 | MAGNUM Front Staal 15 Groeps incl. A-label pomp | 975 x 235 x 185 mm |
Geschikte warmtebron
| CV Ketel | V |
| Warmtepomp | X |
| Solarwarmte (Met buffervat) | V |
| Pelletkachel | V |
| Blok/Stadsverwarming | V (op aanvraag) |
Specificaties
| Afsluiter op aanvoer | V |
| Thermostaat op aanvoer | V |
| Pomp | V |
| Flowmeter | X |
| Thermometer | V |
| Manometer | X |
| Ontluchter | V |
| Afsluiter op retour | V |
| RTL ventiel op retour | X |
| In regelventiel meng hoeveelheid | V |
| Keerklep tussen retour en aanvoer | X |
| Keuring | CE |
Technische details
Het huis van deze verdeler is gegalvaniseerd en geëpoxeerd staal
Uitgevoerd thermometer, ontluchter en maximaal beveiliging
Standaard voorzien van een energiezuinige A-Label pomp
Thermostatische groepsafsluiters M30x 1,5 geschikt voor MAGNUM Actuatoren
Groepsaansluitingen geschikt voor ¾” Euroconus
Primaire aansluiting ½” (vanaf 8 groepen ¾”)
Verdeler is standaard voorzien van bevestigingsmateriaal
Thermostatisch voorbereide afsluiter
Thermostaatknop met capilair in dompelbuis
A-Label pomp
Bimetaal thermometer incl. dompelbuis
Ontluchter 1/2”
Kogelkraan 1/2” 2-delig blauw
Ventiel insert LTV verdeler
Inhoud verpakking
- Persrapport
- Installatievoorschriften
- Garantiebewijs
- Front staal verdeler
Garantie
MAGNUM Front Staal 5 jaar op body, 2 jaar op appendages.
