Het 18 mm dunne watergedragen vloerverwarmingssysteem MAGNUM HeatBoard W is direct toepasbaar onder zwevende hout-, parket- of laminaatvloeren. Uitsluitend geschikt voor droge ruimtes en ideaal voor renovaties.
Toepassing
MAGNUM HeatBoard W is toe te passen bij harde droge vloersystemen (laminaat, hout en parket). Bij zachte vloerbedekking (tapijt, PVC) dient er eerst MAGNUM DuoBoard tussen het verwarmingssysteem en de vloerbedekking te worden aangebracht.
Installatiegemak
De systeemplaten kunnen als puzzelstukken aan elkaar worden gelegd. Ze zijn tevens eenvoudig op maat te snijden met een hobbymes. Hierna kan de 12 mm MAGNUM Tube vloerverwarmingsbuis er eenvoudig worden ingeklemd. De vaste buisafstand hierbij is 12,5 cm. Per 1m2 is ongeveer 8m1 (strekkende meter) MAGNUM Tube nodig. De vloer kan daarna worden afgedekt met de meegeleverde viltlaag waarop de topvloer kan worden aangebracht.
De ondervloer waarop dit systeem wordt verwerkt dient stabiel, egaal en schoon te zijn.
Inhoud verpakking
- 13 platen (4,8 m2)
- Viltlaag (5 m2)
- Rol aluminium tape
- Veiligheidshandschoenen
| Art.nr. | Omschrijving | m² | Afmetingen |
| W63010 | MAGNUM Heatboard 18 mm | 4,8 m2 | 13 platen à 770 x 520 mm |
| Art.nr. | Opties | m | Afmetingen |
| W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm |
| W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm |
| W90012 | MAGNUM Adaptor / Euroconus aansluitkoppeling (per 2) | 12 x 1,5 x 3/4” mm | |
| W91201 | PUSH aansluitset voor 1 x 100 meter buis 12 mm (per 2) | ||
| W91202 | PUSH aansluitset voor 2 x 100 meter buis 12 mm (per 2) | ||
| W91203 | PUSH aansluitset voor 3 x 100 meter buis 12 mm (per 2) | ||

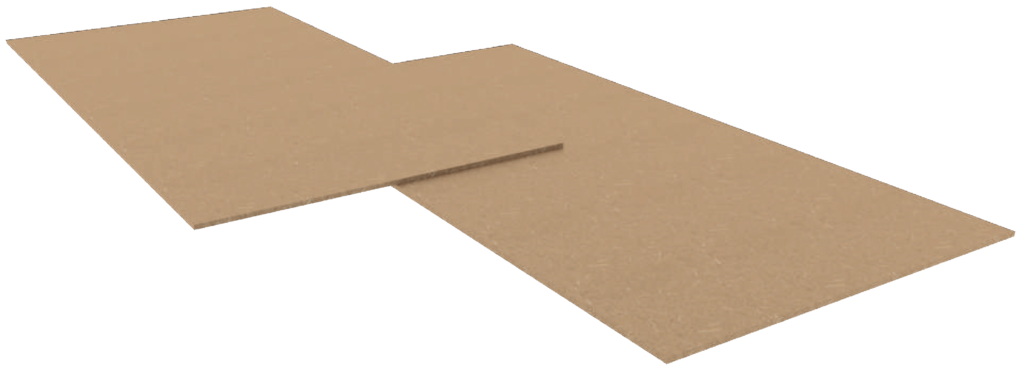

| 430030 | DuoBoard 2 x 4 HDF platen | 2,88 m2 | 1200 x 600 x 3 mm |
Specificaties
| Systeemtype | Watergedragen |
| Systeemhoogte | 18 mm |
| Systeembreedte | vanaf 20 cm |
| Min. inst. hoogte | 18 mm |
| Installatie | Zwevend |
| Buisafstand | 125 mm (vast) |
| In natte ruimtes | X |
| Tegels | V (i.c.m. Knauf of fermacell min. 12mm) |
| Hout | V |
| Laminaat | V |
| Tapijt, PVC | V (i.c.m. DuoBoard) |
| Keuring | CE |
| Garantie | 2 jaar |
Technische details
Aanduiding volgens norm EPS-EN13163-T2-L2-W2-S2- P2-DLT(1)5-CS(10)150
Nominale dikte dL 17 mm
Warmtegeleidingscoëfficiënt 0,036 W/mK DIN V 4108-10
Warmteweerstand 0,33 m2 K/W
Samendrukspanning 150 kPa (bij 10 % samendrukking)
Belasting onder spanning 45 kPa
Hittebestendigheid < 80°C
Toepassingsgebied DEO volgens DIN 4108-10
Brandgedrag Klasse E volgens EN 1350
Bouwmateriaalklasse B2 volgens DIN 4102
Materiaal EPS polystyreenhardschuim (CFK-vrij)
Geldige norm EN 13163, DIN V 4108-10
Garantie
MAGNUM Heatboard W heeft 2 jaar garantie.
