Tackersysteem

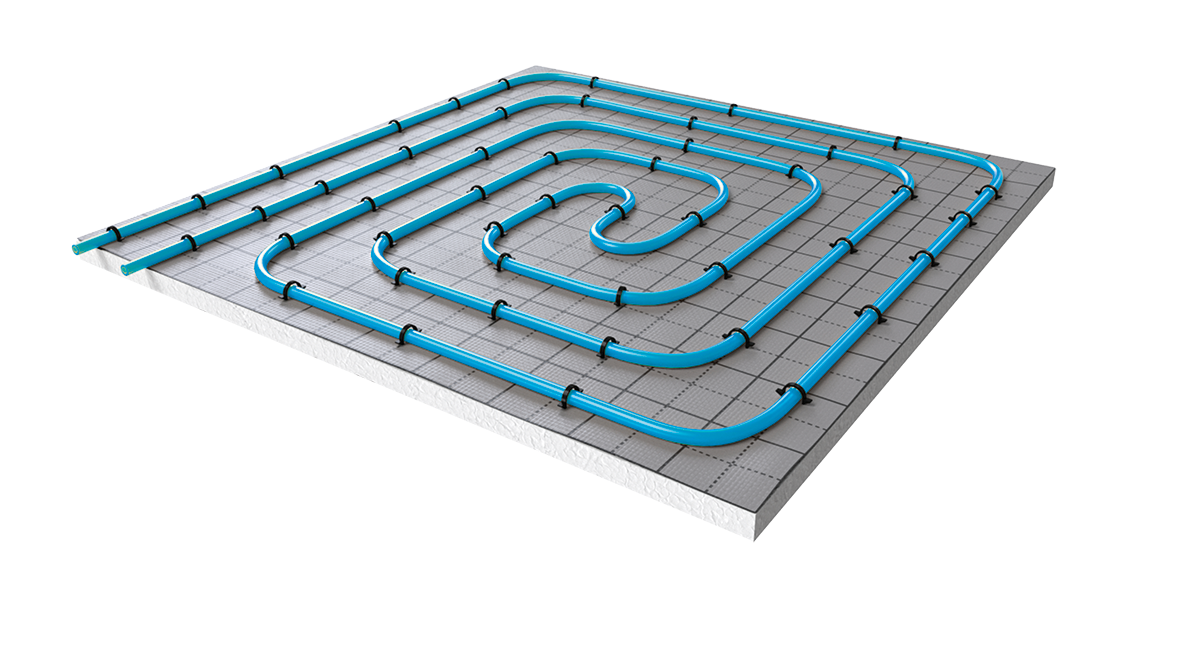

Bij deze manier van vloerverwarming installeren, worden de buizen met behulp van Tackernieten op 20 of 30 mm dikke isolatieplaten bevestigd. Dit systeem is ideaal wanneer u een groot oppervlak van vloerverwarming en vloerisolatie wilt voorzien. Om de vloer te laten uitzetten en krimpen, is het belangrijk dat er randisolatie geplaatst wordt tegen alle wanden.

Tacker-Rasterfolie
Voor installaties rechtstreeks op isolatie kan Tacker-rasterfolie toegepast worden. Deze rasterfolie is voorzien van een rechthoekige verdeling in 10 cm x 10 cm en een binnenraster van 5 cm x 5 cm. Hierdoor kunnen vloerverwarmingsbuizen op verschillende hart-op-hart afstanden gelegd worden.

Tackernieten en -apparaat
Het Tacker-systeem bestaat uit isolatieplaten waarop vloerverwarmingsbuizen direct vastgezet kunnen worden met behulp van 40 of 60 mm plastic nieten. Deze nieten worden vastgezet met het Tacker-nietapparaat.

Art.nr. OmschrijvingDikteAfmetingen
W90102Tacker-Rasterfolie50 m²0,5 mm50 m x 1 m
Thermisch
W90103MAGNUM Tacker Isolatieplaat10 m²20 mm
W90104MAGNUM Tacker Isolatieplaat10 m²30 mm
Akoestisch
W90122MAGNUM Tacker Isolatieplaat10 m²20 mm
W90123MAGNUM Tacker Isolatieplaat10 m²30 mm
Art.nr. OmschrijvingStuks
W90107Tacker-nietapparaat1 stuks
W90105Tacker -Nieten 40 mm300 stuks
W90106Tacker -Nieten 60 mm00 stuks

Specificaties

SysteemtypeWatergedragen
Systeemhoogte20 of 30 mm
Systeembreedte1000 mm
Min. inst. hoogte5 cm boven de buis
InstallatieZwevend / Plakken
In natte ruimtesV
TegelsV
HoutV
(PVC) LaminaatV
TapijtV
KeuringDIN 13163, DIN 4108-10, bouwmateriaalklasse B2 volgens DIN 4102-B2
Garantie2 jaar

Technische details

  • Afmeting 10000 x 1000 mm
  • Plaatdikte 20 of 30 mm
  • Warmtedoorgangsweerstand 0,444 m2K/w of 0,667 m2K/W
  • Max. verkeersbelasting 4 kPA (kN/m2)
  • Verbetering contactgeluid 28 dB of 29 dB
  • Nominale waarde volgens DIN 4108-4 0,045 W/mK
  • Afmetingen Tackerniet 38 x 18,5 x 6 mm De nieten 38 mm zijn geschikt voor de installatie van buizen met een diameter van 14-20 mm.
  • Afmetingen Tacker-nietapparaat 800 x 140 x 70 mm

Garantie
MAGNUM Tacker systeem heeft 2 jaar garantie.
